🚗 Day 51: Graph-SLAM 개념 학습

자율주행의 핵심 — 세계를 그래프로 표현하다!

Graph-SLAM 개념 학습

---

🔍 1. Graph-SLAM이란 무엇인가?

SLAM(Simultaneous Localization and Mapping, 동시적 위치추정 및 지도작성)은
로봇이나 자율주행차가 “자신의 위치를 추정하면서 환경의 지도를 동시에 작성” 하는 기술입니다.

이 중 Graph-SLAM(Graph-based SLAM)은 이를 그래프(graph) 형태로 모델링하여
보다 효율적이고 정밀하게 최적화하는 방법입니다.

---

🧩 2. 그래프로 표현되는 SLAM의 구조

Graph-SLAM은 로봇의 움직임과 관측을 노드(node)와 엣지(edge)로 표현합니다.

• 노드(Node): 로봇의 위치(포즈, Pose)를 의미
• 엣지(Edge): 센서로 측정된 상대 위치 제약(Relative constraint)

즉, 로봇이 여러 위치를 이동하면서 쌓인 정보들을
그래프 형태로 연결하여 “포즈 간의 관계를 최적화” 하는 구조입니다.

---

⚙️ 3. Graph-SLAM의 동작 원리

Graph-SLAM은 크게 두 단계로 나뉩니다:

1️⃣ 그래프 구성 (Graph Construction)

• 로봇이 센서를 통해 이동과 관측 데이터를 수집
• 이를 기반으로 노드와 엣지를 생성해 그래프를 구성

2️⃣ 그래프 최적화 (Graph Optimization)

• 그래프 전체의 에러를 최소화하도록 각 노드의 위치(포즈)를 조정
• 일반적으로 비선형 최적화(Nonlinear Optimization) 알고리즘 사용
  (예: Gauss-Newton, Levenberg-Marquardt)

---

🧠 4. Graph-SLAM의 핵심 수학 개념

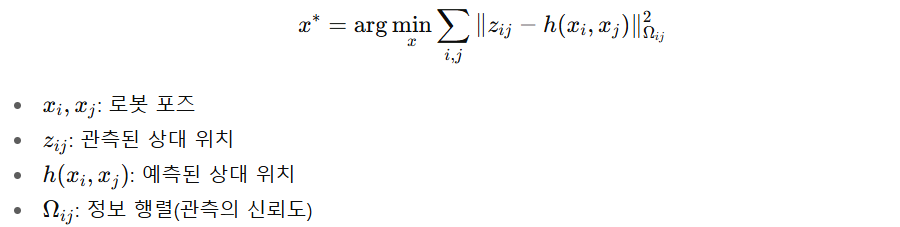

Graph-SLAM의 목적은 오차 최소화입니다.
이를 수학적으로 표현하면 다음과 같습니다:

👉 즉, 모든 포즈 간 제약조건을 고려하여 오차를 최소화하는 포즈 집합 x∗x^*x∗을 찾는 것이 목표입니다.

---

🛰️ 5. Graph-SLAM의 장점

• ✅ 정확한 지도 생성: 누적 오차를 최소화
• ✅ 효율적 계산: Sparse 구조의 그래프 사용
• ✅ 유연한 확장성: 다양한 센서 융합(GPS, LiDAR, IMU 등)에 적합

---

🧾 6. 예시로 이해하는 Graph-SLAM

자율주행차가 도심을 주행하며 여러 위치에서 주변 건물의 정보를 관측한다고 가정해 봅시다.
이때 차량의 각 위치가 노드, 관측된 건물과의 관계가 엣지로 표현됩니다.

최적화 과정을 거치면, GPS 오차나 센서 노이즈에도 불구하고
지도 전체가 정합(Alignment) 되어 정확한 환경 인식이 가능해집니다.

---

🧭 7. Graph-SLAM의 실제 적용 분야

• 🚗 자율주행 차량의 정밀 지도 제작
• 🤖 실내 로봇의 자율 탐색 및 복귀
• 🛰️ 드론 비행 중 실시간 위치 보정
• 🏗️ 건설현장 및 지하 환경 매핑

---

💡 8. 마무리 요약

핵심 요소	설명
목적	로봇의 포즈와 지도 정보를 그래프 형태로 최적화
핵심 구성	노드(포즈) + 엣지(관측 제약)
수학적 접근	비선형 최소제곱 문제
활용분야	자율주행, 로보틱스, AR/VR, 드론 등

---
